C-AJ-5134 Duvar / Döşeme geçen İzoleli Boru Yangın Durdurucu Detayı

Detay No: C-AJ-5134

Detay Tipi: Şaft Geçişi / Tümü

Yangın Durdurucu Kalınlık: 30 mm.

Detay Nevii: İzoleli Çelik Boru Geçişi

Geçilen Yapı Elemanı: Döşeme / Duvar

Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm / Beton Blok veya Tuğla duvar

Onay Tarihi: 07/06/2004

Üretici: RectorSeal

Marka: Metacaulk

Test Laboratuarı : (UL) Underwriters Laboratories

Geçen Tesisat: İzoleli Boru

Boru Malzemesi: Demir Döküm / Bakır Boru / Çelik Boru

Geçen Boru / Çapı: Bakır Boru 4 inç / Çelik Boru 10 inç / Döküm Boru 10 inç

Boru İzolasyon Malzemesi: Cam Yünü Boru İzolasyonu

Yangın Dayanımı: 120 Dakika

İzoleli Çelik Boru Geçişi

İzoleli Boru Yangın Durdurucu

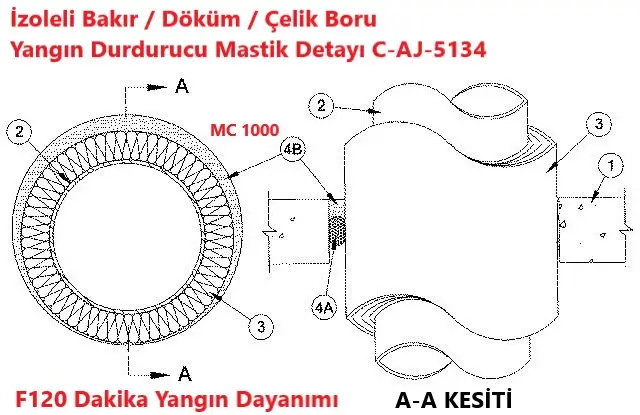

Şaft, Duvar veya Döşeme delip geçen İzolasyonlu Çelik Boru, Döküm boru ve Bakır Boru Yangın Durdurucu Mastik Detayıdır. C-AJ-5134 nolu detayda MC 1000 Yangın Durdurucu Mastik kullanıldığında F120 dakika yangın dayanımı elde edilmiştir.

1) Döşeme veya Duvar

Minimum 114 mm kalınlığında betonarme hafif veya normal yoğunlukta (1600-2400 kg/m³) beton. Duvar ayrıca herhangi bir Beton Bloktan da yapılabilir. Döşeme aynı zamanda herhangi bir 152 mm kalınlığında Prekast Fligran döşeme de olabilir. Maksimum açıklık çapı 406 mm’dir. Prekast beton üniteler kullanıldığında maksimum açıklık çapı 178 mm’dir.

2) Borular

Bir metalik boru veya Boşluklu Profil Kesit, yangın durdurucu sistemin içine konsantrik veya eksantrik olarak monte edilecektir. Boru veya Boşluklu Profil Kesit, döşeme veya duvar montajının her iki tarafında da rijit şekilde desteklenecektir. Aşağıdaki tür ve boyutlarda metalik boru veya Boşluklu Profil Kesit kullanılabilir:

2A) Çelik Boru

Nominal 254 mm çapında (veya daha küçük) Schedule 10 (veya daha kalın) çelik boru.

2B) Döküm Boru

Nominal 254 mm çapında (veya daha küçük) dökme veya sfero döküm demir boru.

2C) Bakır Boru

Nominal 102 mm çapında (veya daha küçük) Type L (veya daha kalın) bakır boru.

2D) Bakır Boru

Nominal 102 mm çapında (veya daha küçük) Standart (veya daha kalın) bakır boru.

3) Boru İzolasyonu

Nominal 50 mm kalınlığında, dış yüzeyi her türlü servis ceketi ile kaplanmış, içi boş silindirik yüksek yoğunluklu (minimum 55 kg/m³) cam elyaf üniteleri. Boyuna ek yerleri metal bağlantı elemanları veya fabrikada uygulanan kendi kendine yapışan bant ile mühürlenmiştir. Enine ek yerleri metal bağlantı elemanları veya ürünle birlikte verilen ek yer bandı ile sabitlenmiştir. İzoleli boru ile açıklık çevresi arasındaki delik boşluğu minimum 6 mm ile maksimum 25 mm olmalıdır.

4) Yangın Durdurucu Sistem

Yangın Durdurucu Sistem aşağıdaki bileşenlerden oluşacaktır:

4A) Arka Dolgu Malzemesi

Köpük derz fitili, kalıcı kalıp olarak açıklığa sıkıca yerleştirilmiştir. Arka dolgu malzemesi, dolgu malzemesinin gerekli kalınlığını karşılamak için masif beton döşemenin üst yüzeyinden veya duvarın her iki yüzeyinden veya Prekast Fligran döşemeden geri çekilecek şekilde yerleştirilmelidir.

4B) Yangın Durdurucu Malzeme

Minimum 30 mm kalınlığında dolgu malzemesi, masif beton döşemenin üst yüzeyi ile veya duvarın her iki yüzeyi ile veya Prekast Fligran döşemenin yüzeyleri ile aynı hizada olacak şekilde halka boşluğuna uygulanacaktır. MC 1000 Yangın Durdurucu Mastik
