Neden Önemli?
Kablo kanallarının şaftlardan geçişi sırasında oluşabilecek yangınlar, hızla diğer katlara sıçrayabilir. Bu nedenle, uygun yangın koruma sistemleri ve detaylarının olması şarttır.
Yangın güvenliği, özellikle endüstriyel alanlarda büyük önem taşır. Bu bağlamda, “Kablo Kanalı Şaft Geçiş Detayı” konusu sıklıkla göz ardı edilir. Ancak bu detay, yangın güvenliği açısından kritik bir rol oynar.
Türkiye Yangından Korunma Yönetmeliği Madde 26, yapılardaki döşemelerin yangın dayanımlı olmasını tariflerken, döşemelerde alev, duman ve zehirli gaz geçişine imkan tanıyan boşlukların olamayacağını, her kat döşemesinin bir ayrı bir yangın zonu oluşturduğunu ifade eder. Ayrıca, Madde 25’de yangın bölmesi ve yangın duvarı olarak kullanılan duvarlarda da yangın yayılımının engellenmesini, döşemelerden geçmek zorunda olan tüm kablo tavalarının, geçiş yaptıkları delik çevresinde uluslararası laboratuarlar tarafından yangın testine tabi olmuş, malzeme ve detaylar ile sertifikalanmış bir nokta detayı ile korunması gereğini bildirir.
Bu yangın durdurucu detayı; ilgili yangın durdurucu harç ürünü kullanılarak şaft geçen Kablo Tavalarının delikten geçmesi durumunda Yangın Durdurucunun F180 dakika yangın dayanımını temin ettiği UL tarafından test edilmiş ve sertifikalanmıştır. Uygulama şartlarında farklılık olması durumunda teknik birimimize başvurarak, farklı çözüm imkanlarını danışabilirsiniz.

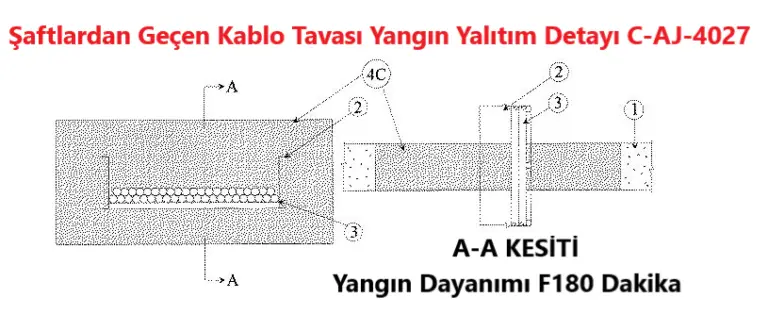

Kablo Kanalı Şaft Geçiş Detayı
Kablo Tavası Geçişi
Onay Tarihi: 06/01/2010
Yangın Dayanımı: 180 Dakika
Detay No: C-AJ-4027
Detay Tipi: Tümü / Şaft Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Geçen Tesisat: Kablo Tavası, Kablo Merdiveni
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
1) Döşeme veya Duvar
En az 11,5 cm kalınlığında hafif veya normal yoğunlukta betonarme betonu (1600-2400 kg/m³).
Açıklığın maksimum alanı yaklaşık 2090 cm², maksimum boyutları yaklaşık 69 cm’dir.
2) Kablo Kanalı
Maksimum 61 cm genişliğinde ve maksimum 9 cm derinliğinde açık Kablo Merdiveni.
Açıklık ve Kablo Kanalı arasındaki boşluk minimum 4 cm ile maksimum 11 cm arasında olmalıdır.
3) Kablolar
Kablo Kanalındaki kabloların toplam kesit alanı, Kablo Kanalı’nın kesit alanının maksimum %20’si olmalıdır.
Aşağıdaki tür ve boyutlardaki bakır iletken kablolar kullanılabilir:
3A) Kablo
Maksimum 1/C – 250 kcmil kablo (127 mm²)
3B) Kablo
Maksimum 3/C – No. 2 AWG kablo (33.6 mm²)
3C) Kablo
Maksimum 7/C – No. 12 AWG kablo (3.31 mm²)
3D) Kablo
D. Maksimum 2/C – No. 16 AWG kablo (1.31 mm²)
4) Yangın Durdurucu Malzeme
Aşağıdaki veriler kullanılabilir.
4A) Kalıplama
Sızdırmazlık malzemesinin sızmasını önlemek için kullanılır. Taşyünü plaka pratik ve ekonomik bir çözümdür.
