Kablo kanallarının şaftlardan geçişi sırasında oluşabilecek yangınlar, hızla diğer katlara sıçrayabilir. Bu nedenle, uygun yangın koruma sistemleri ve detaylarının olması şarttır.
Yangın güvenliği, özellikle endüstriyel alanlarda büyük önem taşır. Bu bağlamda, “Kablo Kanalı Şaft Geçiş Detayı” konusu sıklıkla göz ardı edilir. Ancak bu detay, yangın güvenliği açısından kritik bir rol oynar.
Türkiye Yangından Korunma Yönetmeliği Madde 26, yapılardaki döşemelerin yangın dayanımlı olmasını tariflerken, döşemelerde alev, duman ve zehirli gaz geçişine imkan tanıyan boşlukların olamayacağını, her kat döşemesinin bir ayrı bir yangın zonu oluşturduğunu ifade eder. Ayrıca, Madde 25’de yangın bölmesi ve yangın duvarı olarak kullanılan duvarlarda da yangın yayılımının engellenmesini, döşemelerden geçmek zorunda olan tüm tesisat borularının, geçiş yaptıkları delik çevresinde uluslararası laboratuarlar tarafından yangın testine tabi olmuş, malzeme ve detaylar ile sertifikalanmış bir nokta detayı ile korunması gereğini bildirir.
Bu yangın durdurucu detayı; ilgili yangın durdurucu yastık ürünü kullanılarak şaft geçen Kablo Tavalarının delikten geçmesi durumunda Yangın Durdurucunun F180 dakika yangın dayanımını temin ettiği UL tarafından test edilmiş ve sertifikalanmıştır. Uygulama şartlarında farklılık olması durumunda teknik birimimize başvurarak, farklı çözüm imkanlarını danışabilirsiniz.

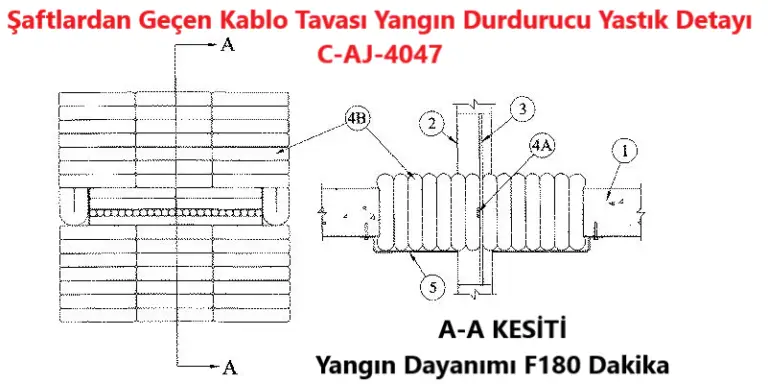

Kablo Tavası Geçişi
Onay Tarihi: 05/08/2003
Yangın Dayanımı: 180 Dakika
Detay No: C-AJ-4047
Detay Tipi: Tümü / Şaft Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Geçen Tesisat: Kablo Tavası, Kablo Merdiveni
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Kablo Kanalı Şaft Geçiş Detayı —
En az 11.5 cm kalınlığında hafif veya normal yoğunluklu (1600-2400 kg/m³) beton. Duvar, Beton Bloklarından da yapılabilir. Maksimum açıklık alanı 3716 cm² ile maksimum boyut 61 cm’dir.
Kablo Kanalı Şaft Geçiş Detayı —Maksimum 46 cm genişliğinde ve maksimum 10 cm derinliğinde açık-merdiven tipi kablo kanalı, kanal şeklinde yan raylar minimum 1.45 mm veya sırasıyla 1.65 mm kalınlığında alüminyum veya çelikten yapılmış, 2.5 cm genişliğinde basamaklar 23 cm aralıklarla yerleştirilmiş. Bir kablo kanalı açıklığın merkezine yerleştirilmelidir. Kablo kanalı ile açıklığın çevresi arasındaki halka şeklindeki boşluk minimum 7.5 cm ile maksimum 25 cm arasında olmalıdır. Kablo kanalları döşeme veya duvar yapısının her iki tarafında da sıkıca desteklenmelidir.
Kablolar: Kablo kanalındaki kabloların toplam kesit alanı, kablo kanalının kesit alanının maksimum %21’ini geçmemelidir. Kablo yüksekliği içinde maksimum 7.5 cm kablo yüklemesi baz alınarak hesaplanır. Aşağıdaki tiplerde ve boyutlarda bakır iletken kablolar kullanılabilir:
Maksimum 25 çift No. 24 AWG (0.205 mm²) telefon kabloları PVC izolasyon ve ceketle.
Maksimum 4 çift No. 24 AWG (0.205 mm²) telefon kabloları PVC izolasyon ve ceketle.
Maksimum 1/C – 350 kcmil (177 mm² veya daha küçük) kablo PVC izolasyon ve ceketle.
Maksimum 2/C topraklı No. 12 AWG (3.31 mm²) Tip NM metal olmayan ceketli (Romex) kablo PVC izolasyon ve ceketle.
Yangın durdurucu sistem aşağıdakilerden oluşmalıdır:
Dolgu, Boşluk veya Oyuk Malzemeleri* — Mastik — Yaklaşık 0.6 cm kalınlığında ve 2.5 cm genişliğinde bir mastik şeridi, kablo demetinin her iki yüzeyi üzerine uygulanmalı ve kablo kanalının iç raylarına yaklaşık 1.3 cm içe taşacak şekilde uygulanmalıdır. Mastik şeritleri, boşluk içinde merkezlenmiş olmalıdır. RECTORSEAL — Metacaulk 1000
Dolgu, Boşluk veya Oyuk Malzemeleri* — Yastıklar — Maksimum 23 cm uzunluğunda, 15 cm genişliğinde ve 5 cm kalınlığında plastik kaplı intümesan yastıklar açıklığa sıkıca yerleştirilmelidir. Yastıklar, kablo kanalı ve açıklığın çevresi arasındaki boşluğu dolduracak şekilde sıkıca paketlenmelidir. Yastıklar, döşeme veya duvarın içinden geçecek şekilde 15 cm boyutunda ve açıklıkla merkezlenmiş olarak yerleştirilmelidir. RECTORSEAL — Metacaulk Yastıkları
Dolgu, Boşluk veya Oyuk Malzemeleri* — Mastik — (Gösterilmemiştir) — Yastıkların montajından sonra, kablolar arasındaki, kablolar ile yastıklar arasındaki ve kablo kanalı ile yastıklar arasındaki herhangi bir boşluğu mühürlemek için en az 0.6 cm derinliğinde mastik uygulanmalıdır. RECTORSEAL — Metacaulk 1000
En az No. 20 AWG (yaklaşık 0.91 mm) galvanizli çelik telden üretilmiş, nominal 50 mm elmas şeklinde örgü. Tel örgü, açıklığın konturuna uyacak şekilde kesilmeli ve açıklığın çevresinden en az 200 mm taşacak şekilde yastıkları yerinde tutmak için uzatılmalıdır. Tel örgü, en az 6 mm çapında ve 32 mm uzunluğunda çelik genleşme cıvataları veya çelik Tapcon® beton ankrajları ile birlikte en az 6 mm çapında ve 32 mm çapında rondelalar kullanılarak döşemenin alt yüzeyine 230 mm aralıklarla sabitlenmelidir. Tel örgü içindeki ek yerleri en az 50 mm üst üste gelmeli ve 150 mm aralıklarla No. 16 AWG (yaklaşık 1.29 mm) çelik tel ile birbirine bağlanmalıdır.
