Neden Önemli?
Kablo kanallarının şaftlardan geçişi sırasında oluşabilecek yangınlar, hızla diğer katlara sıçrayabilir. Bu nedenle, uygun yangın koruma sistemleri ve detaylarının olması şarttır.
Yangın Güvenliği ve Yönetmelikler
Türkiye Yangından Korunma Yönetmeliği Madde 26, yapılardaki döşemelerin yangın dayanımlı olmasını tarif eder. Ayrıca, Madde 25’de yangın bölmesi ve yangın duvarı olarak kullanılan duvarlarda da yangın yayılımının engellenmesini, döşemelerden geçmek zorunda olan tüm kablo kanallarının, geçiş yaptıkları delik çevresinde uluslararası laboratuarlar tarafından yangın testine tabi olmuş, malzeme ve detaylar ile sertifikalanmış bir nokta detayı ile korunması gerektiğini bildirir.
Yangın Durdurucu Detay

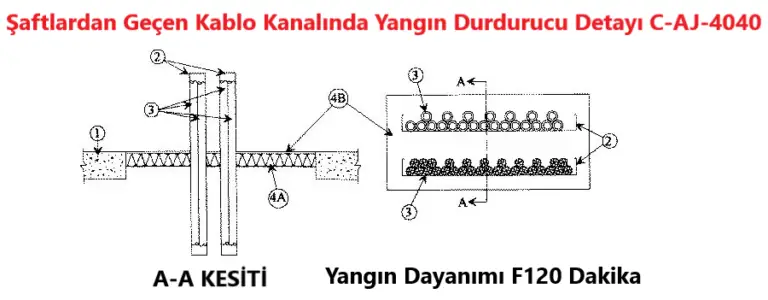

Bu yangın durdurucu detay; ilgili yangın durdurucu mastik silikon ürünü kullanılarak şaft geçen Kablo Kanallarının delikten geçmesi durumunda Yangın Durdurucunun F120 dakika yangın dayanımını temin ettiği UL tarafından test edilmiş ve sertifikalanmıştır. Uygulama şartlarında farklılık olması durumunda teknik birimimize başvurarak, farklı çözüm imkanlarını danışabilirsiniz.
Kablo Kanalı Geçişi
Onay Tarihi: 27/07/2006
Yangın Dayanımı: 120 Dakika
Detay No: C-AJ-4040
Detay Tipi: Tümü / Şaft Geçişi
Geçilen Yapı Elemanı: Döşeme / Duvar
Yapı Elemanı Tipi: Betonarme Döşeme Kalınlığı <= 127 mm
Geçen Tesisat: Kablo Tavası, Kablo Merdiveni
Üretici: RectorSeal
Marka: Metacaulk
Test Laboratuarı : (UL) Underwriters Laboratories
Yangın bariyerinin uygulanacağı döşeme veya duvar elemanı, 29,21 cm veya daha kalın hafif veya normal yoğunlukta betonarme beton olabilir. Açıklık alanı 6192 cm² veya daha büyük, boyutu ise 259,08 cm veya daha küçük olabilir.
Kablo kanalı, 231 cm veya daha dar ve 23 cm veya daha az derinlikte olabilir. Kablo kanalının yapısı, 3 mm veya daha kalın çelikten veya 5 mm veya daha kalın alüminyumdan olabilir. Kablo kanalı, her iki yüzeyde de sıkı bir şekilde desteklenmelidir, bu da yapısal bütünlüğü sağlar.
Kablo kanalı içerisinde yer alacak kabloların toplam kesit alanı, kablo kanalının kesit alanının %40’ını veya daha azını oluşturabilir. Kablolar arasında ve kablo kanalı yan rayları ile kablolar arasında 7,62 mm veya daha fazla boşluk bırakılabilir, bu da hava akışını ve ısı dağılımını iyileştirir.
XLPE kılıflı ve izolasyonlu maksimum 4/C No. 2 AWG ( 3,31 mm²) kablo.
Maksimum 1/C 500 kcmil çapraz bağlı polietilen (XLPE) kılıflı ve izolasyonlu kablo.
Yangın Durdurucu Sistem Detayında Aşağıdaki bileşenler bulunmaktadır.
Taşyünü battaniye, 100 mm veya daha kalın ve 72 kg/m³ yoğunluğunda veya daha yüksek olabilir. Taşyünü, yangına karşı yüksek direnç gösterir ve aynı zamanda iyi bir ısı yalıtımı sağlar.
Dolgu malzemesi, 25 mm veya daha kalın olabilir ve döşeme veya duvar yüzeyleri ile aynı seviyede olacak şekilde uygulanabilir. Kullanılan ürün, RECTORSEAL — Metacaulk 835+ veya eşdeğer bir ürün olabilir.
